Motorların çalışma sıcaklığı aralığı -40°C /
+70°C dir.
Elektrik Girişi, monofaze 230V-50Hz (Kapasitör, fan
gövdesi üzerindedir); Trifaze 400 V-50Hz
Montaj ayağı 4 farklı
pozisyonda kullanılabilir.
Özel İstek: Fan çıkış ağzı, bağlantı
flanşlı olarak verilebilir (B versiyon).
Özellikler ve
Avantajlar
Titreşim
Önleyiciler
Tüm motorlar , titreşim ve gürültü
transferini azaltıcı, titreşim önleyici takozlarla desteklenmiştir.
Dinamik Balanslı Fan Rotor
Fan
rotoru, ISO 1940 standartlarına uygun olarak dinamik olarak balanslanmıştır. Titreşimsiz
çalışır.
Fan nedir? Ne işe yarar? Hangi
alanlarda hangi fanlar kullanılmalıdır? Çeşitleri nelerdir?
Fanların seçimi, devir kontrolü, bakımı nasıl yapılmalıdır?
Fan ve Kullanım Alanları
Bir
basınç farkı oluşturarak havanın akışını sağlayan cihazlara fan denir. Fanın hareketli
elemanı olan kanatlar hava üzerinde iş yapar ve ona statik ve kinetik
enerji kazandırır. Havaya kazandırılan bu statik ve kinetik enerjilerin birbirine
oranı, fanın özelliklerine bağlıdır.
Kullanım
yerine göre fanlar;
Emme Fanı
Emme
fanları çalıştıkları ortamların basıncını düşürerek görev yapar. İklmlendirmede iç-dış
hava karışımı ile çalışan sistemlerdegereklidir. Bu fanlar, iklimlendirilen
ortamdaki havanın uygun miktarda dönmesini sağlar. Artı basınç oluşturulan
sistemlerdeemme fanları, basma fanlarından daha küçük debi ile çalışır.
Egzoz Fanı
İç-dış hava karışımı ile çalışan, ancak emiş fanı
kullanılmayan sistemlerde bulunur ve alınan hava kadar dönüş havasının egzozedilmesini
sağlar.Bu sistemlerde basma fanı, dış hava alınmayan durumda, sistemde oluşan statik
basıncı karşılayacak şekildeseçilmelidir. Dış hava alınan durumda ise, egzoz fanı,
alınan havadan biraz daha düşük miktarda dönüş havasını dışarıya atarakmahal içinde
bir artı basınç oluşmasını sağlar.
Basma (Besleme )
Fanı
Bir hava kanalına bağlanan fan kanal içerisinde artı basınç oluşturur
ve havanın hareketini sağlar. Bu tip fanlar basma fanıdır.
Fan
Çeşitleri
Fanlar genelde havanın çark üzerinden akış doğrultusuna bağlı
olarak aksiyal (eksenel) ve radyal tip olarak sınıflandırılır.
Aksiyal (Eksenel) Tip Fanlar
Aksiyal tip fanlarda basınç farkı oluşturularak meydana gelen havanın hareketi
eksenel yöndedir.Aksiyal tip fanlar pervane kanatlı tip, silindir kanat tip ve kılavuzlu
silindir tip olmak üzere üç kısma ayrılır.
Pervane kanatlı tip: Alçak, orta ve
yüksek basınçlı genel ısıtma, havalandırma ve klima uygulamalarında kullanılır.
Silindir kanat tip: Alçak ve orta basınçlı sistemlerde, kurutma ve boyama
kabinlerinin egzozlarında kullanılır.
Kılavuzlu silindir tip: Alçak statik
basınçlı, büyük hava debileri için kullanılır.
a.) Pervane kanatlı tip b.) Silindir
kanat tip c.) Kılavuzlu silindir tip
Radyal Tip
Fanlar
Radyal tip fanlarda basınç farkı oluşturularak
meydana gelen havanın hareketi eksenel yönde olmayıp santrifüj (merkezkaç)
kuvveti doğrultusundadır.Radyal tip fanlar radyal (eğimsiz) tip, öne eğimli kanatlı
tip, geriye eğimli kanatlı tip ve aerodinamikkanatlı tip olmak üzere dört kısma
ayrılır.
Radyal (eğimsiz) tip: Endüstriyel tesislerde malzeme nakli için veya
yüksek basınçlı klima tesislerinde kullanılır.
Öne eğimli kanatlı
tip: Alçak basınçlı havalandırma sistemlerinde, paket klima cihazları, ev tipi
sıcak hava apareyleri ve fanlıserpantinlerde kullanılır.
Geriye eğimli kanatlı
tip: Genel havalandırma sistemlerinde kullanılır.
Aerodinamik kanatlı
tip: Genel havalandırma sistemlerinde, özellikle büyük hava debilerinde
kullanılır.
Kapasitelerine Göre Fan
Çeşitleri
Blower’lar
4 000-1 700 000
m³/h ve 1 300-27 000 Pa kapasitelerinde profil kanatlı, tek veya çift emişli olarak
üretilir. Çimento fabrikaları, kurutma, çeşitli kimyasal prosesler gibi
endüstrilerde, büyük miktarlardaki hava ve gaz akışlarını sağlamada ve pnomatik toz ve
malzeme taşımada kullanılır.
Körükler
120-4 800
m³/h ve 1 500-20 000 Pa kapasitelerinde geriye eğik kanatlı merkezkaç fanlardır. Yakıt
yakıcılara birinci (primer) havagöndermek için tasarlanır. Yüksek basınçlı
hava
gerektiren diğer uygulamalarda da kullanılabilir
Yüksek
Basınçlı Fanlar
400-80 000 m³/h ve 500-10 000 Pa kapasitelerinde geriye eğik
kanatlı merkezkaç fanlardır. Endüstriyel egzoz ve toz toplamasistemlerinde, pnomatik
taşımada, sıcak gaz
naklinde ve yakıt yakıcılarda kullanılır.
Orta Basınçlı Fanlar
500-150 000 m³/h ve 400-5 000 Pa
kapasitelerinde geriye eğik kanatlı merkezkaç fanlardır. Yukarıdakilere benzer
endüstriyeluygulamalarda kullanılır.
Alçak basınçlı
fanlar
400-250 000 m³/h ve 100-2 400 Pa kapasitelerinde merkezkaç ve eksenel
(aksial) türlerde olabilir. İklimlendirme, havalandırma ve gaz nakli
işlemlerinde kullanılır.
Fan
Seçimi
Belirli bir hava dağıtım sisteminde fan seçimi
yapılması için;
-Sistemin tamamen tasarlanmış olması, tüm elemanlarının ve
boyutlarının belirlenmiş olması gereklidir.
-Hava miktarı (debisi) değerleri tespit
edilmelidir.
-Kanal, menfez, panjur, damper, hava yıkayıcısı, filtre, ısıtıcı ve
soğutucu serpantin gibi kısımlardaki basınç kayıpları toplanarak statik basınç
tayin edilmelidir.
- Bulunan bu karakteristiklere göre fan seçimi tercih
edilen firma kataloglarından yapılır.
Fan Devir
Kontrolü
Çoğu havalandırma iklimlendirme
sistemlerinde, fanın bastığı hava miktarı, kısa veya uzun süreli olarak değişir. Hava
debisindeki bu değişim aşağıdaki yöntemlerden birisi ile sağlanabilir.
- Fan
hızını değiştirerek
-Fan kanatlarının eğimini değiştirerek (kanal tipi eksenel
fanlarda)
-Fan girişini, ayarlanabilir ve kontrol edilebilir kanatlarla
kısarak
-Fan çıkışını ayarlanabilir damperler ile kısarak

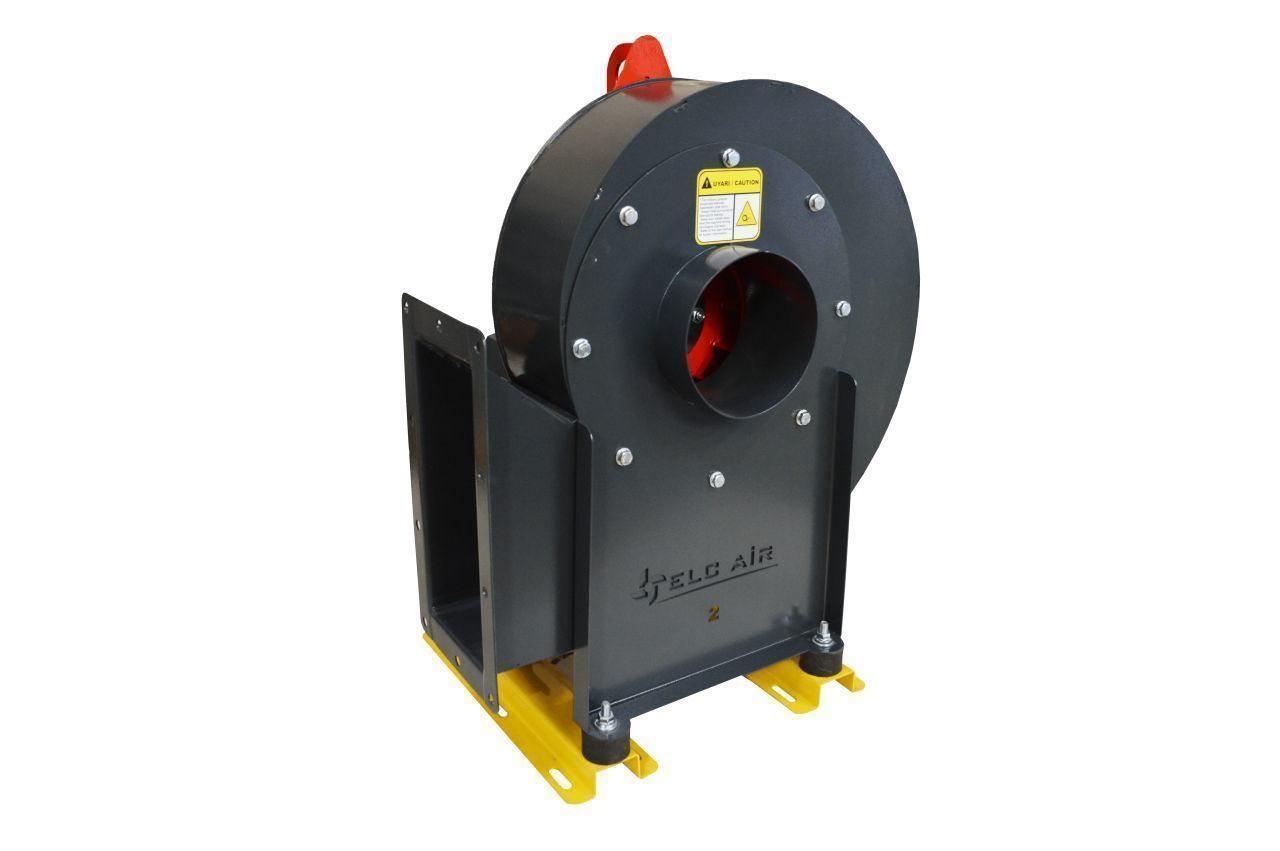

Merkezkaç ya da Santrifüj olarak da adlandırılan Radyal Fan, havanın bu
pervanenin bir ya da iki tarafından emilmesi ve pervaneden basılan havanın salyangoz
şeklinde olan çıkış ağzından dışarı atılması işlevini görür. Bu fan modeli basınç
farkının oluşmasını sağlayarak oluşan havanın eksenel yönde değil merkezkaç
doğrultusunda olmasını sağlar.
Endüstriyel alanda kullanımına sık
rastlanmakta olan Radyal Fan aynı zamanda ticari alanlarda da lokal soğutma uygulamaları
yada ısıtma sistemlerinde ideal sonuçların alınmasına destek olur. Endüstriyel
sistemlerde toz toplama sistemi yada soğurtma sistemi içinde kullanılan önemli bir
ekipman olarak da yer alıyor.
Düşük ses seviyesi ile çalışan Radyal
Fan ayrıca yüksek verim alınmasını sağlıyor. Basınç farklı oluşturma prensibine göre
çalışan fan, ev klima sistemleri, fabrika ve benzeri alanlarda genel havalandırma
sistemi, yüksek basınca sahip olan klima gibi birçok farklı alanda kullanıma sahiptir.
Ser Rezistans farkı ile sahip olacağınız ürün makine soğutmasında, katı yakıtta sahip
olan kazanlarda, plastik enjeksiyon makinelerinde, dc motor soğurmasında son derece
etkindir.
